Protitok zaprtega hladilnega stolpa



Protitočni hladilni stolp zaprtega kroga serije KBL z odličnim hladilnim učinkom, nizkošumno zasnovo, učinkovitim varčevanjem z energijo in nižjimi obratovalnimi stroški, odpornostjo proti koroziji, dolgo življenjsko dobo, nizko porabo energije in drugimi prednostmi, ima velik skok naprej v primerjavi z običajnimi hladilnimi stolpi . Da bi izpolnili potrebe sodobnega razvoja industrije, se hladilni stolp zaprtega kroga, preizkušen v praksi, pogosto uporablja v avtomobilski, letalski, ladijski, elektroenergetski, kemični industriji, hrani, zdravljenju, centralni klimatski napravi, kovanju, litju, toploti zdravljenje, eksperimentalna platforma in druge industrije.







Načelo delovanja protitočnega zaprtega hladilnega stolpa je naslednje: delovna tekočina (mehka voda ali druge tekočine) kroži v cevi tuljave protitočnega zaprtega hladilnega stolpa, toploto tekočine absorbira stena tuljave, pršenje voda se razprši na površino cevi tuljave za izmenjavo toplote, medtem pa hladen zrak teče iz rešetke za dovod zraka na dnu enote v stolp, da kroži od spodaj navzgor in enakomerno teče skozi površino cevi tuljave. Majhen del vode izhlapi, medtem ko se toplota absorbira, vroč in vlažen zrak pa se odvaja ven skozi zgornji ventilator, preostala voda pa pade na vodni disk na dnu za naslednje kroženje. Ker je tekočina v cevi tuljave v zaprtem kroženju, je poraba zelo majhna, stopnja pretoka brizgalne vode pa le 0.1%-0.2%.





* Težišče hladilnega stolpa se premakne navzdol, s stabilno strukturo in močnim vetrom.

* Pršilna voda ima dober hladilni učinek, notranja krožna voda pa ima visoko učinkovitost prenosa toplote in tako prihrani energijo.

* Spodnja škatla je opremljena z vzdrževalnim kanalom, ki omogoča enostavno popravilo, čiščenje in vzdrževanje izmenjevalnika toplote ter izboljša življenjsko dobo izmenjevalnika toplote.

* Zračni kanal na strani ventilatorja (nasprotno od izmenjevalnika toplote) je gladek, vroč zrak je enostaven za odstranjevanje.

* Posebej zasnovano protiplavajoče polnilo za vodo strankam prihrani veliko vodnih virov.

* Predpasni diski enakomerno porazdelijo vodo, zato je problem neenakomernega pršenja vode dobro rešen in učinek izmenjave toplote je boljši.

* Zgornja in spodnja škatla sta oblikovani s strukturo okvirja, vzdrževanje in zamenjava vseh delov pa je enostavna, kar lahko podaljša življenjsko dobo protitočnega hladilnega stolpa zaprtega kroga.

* Zaščitna ograja in vzdrževalna lestev sta nameščeni na vrhu stolpa, kar vzdrževalno osebje enostavno vzdržuje na vrhu stolpa.

* Dodana je komponenta za hlajenje vode za pršenje, s čimer se zmanjša temperatura vode za pršenje, zagotovi hladilni učinek in izboljša sposobnost hlajenja hladilnega stolpa.

* Narejena je kombinirana uporaba ventilatorjev z nizko močjo, število ventilatorjev za zagon in zaustavitev pa se samodejno nadzoruje z učinkovitim temperaturnim območjem, kar prihrani energijo in zmanjša obratovalne stroške. Tudi v primeru okvare ventilatorja to ne vpliva na delovanje hladilnega stolpa. Sprejet je aksialni ventilator z neposrednim sklopom, njegov komplet pa je pritrjen znotraj zračnega kanala, brez staranja jermena, sprostitve, omejitve življenjske dobe ležaja in drugih težav. Tako lahko zagotovi, da se zmožnost ventilatorja dolgo časa ne zmanjša in da je ventilator stabilen in vzdržljiv.

* Smer pretoka in stopnja izkoriščenosti svežega zraka sta v celoti upoštevana, razdalja med vstopno in izstopno odprtino zraka pa se poveča, kar preprečuje, da bi vroč in vlažen izstopni zrak ter vstopni zrak tvorila zanko, in preprečuje, da bi vroč zrak tekel neposredno nazaj v vstopno odprtino za zrak. , kar povzroči zmanjšano stopnjo toplote in izgubo energije itd.

* Nov hladilnik števca je zasnovan s sistemom proti zmrzovanju. Vsaka vrsta tuljave cevi ima določen naklon, ki zagotavlja, da se lahko med izpadom opreme pozimi preostala hladna voda v tuljavi cevi izprazni od vrha do dna, kar reši težavo, da tekočine v vodoravni tuljavi pozimi ni mogoče popolnoma izprazniti. , kar povzroči, da cev tuljave poči zaradi zmrzovanja.

* Hladilnik protitočnega hladilnega stolpa zaprtega kroga KBL se nahaja na dnu celotne opreme in ga je mogoče videti pri vstopu v dostopna vrata; poleg tega med zgornjo in spodnjo cevjo tuljave ni polnila, kar je za tehnika enostavno vzdrževanje cevi tuljave, tako da ni potrebe po razstavljanju in pranju polnila.

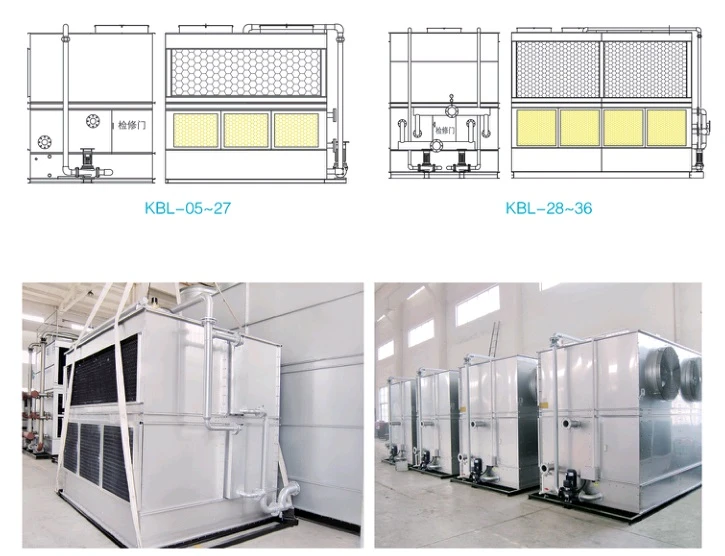

Model	Hladilna zmogljivost (Kcal/h)	Delovni pretok (m³/h)	Mere (D*Š*V) (mm)	Vhodni in izhodni premer
KBL-05	150000	30	2800x1870x2450	DN80
KBL-06	180000	36	2800x1870x2450	DN80
KBL-07	225000	45	3400x1970x2600	DN100
KBL-08	260000	52	3400x1970x2600	DN100
KBL-09	300000	60	3400x1970x2600	DN100
KBL-10	350000	70	3400x1970x3250	DN125
KBL-12	400000	80	3400x1970x3250	DN125
KBL-13	450000	90	3400x1970x3250	DN125
KBL-14	500000	100	3400x2340x3250	DN125
KBL-15	550000	110	3400x2340x3250	DN125
KBL-16	600000	120	4200x2340x3350	DN150
KBL-17	650000	130	4200x2340x3350	DN150
KBL-18	700000	140	4200x2340x3350	DN150
KBL-19	750000	150	4200x2340x3350	DN150
KBL-20	800000	160	4800x2340x4200	DN200
KBL-21	900000	180	4800x2340x4200	DN200
KBL-22	1000000	200	4800x2340x4200	DN200
KBL-23	1100000	220	4800x2340x4200	DN200
KBL-24	1200000	240	5350x2340x4300	DN200
KBL-25	1300000	260	5350x2340x4300	DN200
KBL-26	1400000	280	6100x2340x4250	DN250
KBL-27	1500000	300	6100x2340x4250	DN250
KBL-28	1700000	340	5350x3200x4650	DN250
KBL-30	1900000	380	5350x3200x4650	DN250
KBL-32	2100000	420	5800x3200x4650	DN250
KBL-34	2500000	500	6500x3200x4700	DN300
KBL-36	2800000	560	6500x3200x4700	DN300

Opomba: Zgornji tehnični parametri so samo za referenco: ker se izdelki nenehno posodabljajo in optimizirajo, se parametri lahko spremenijo brez predhodnega obvestila.





V skladu z različnimi tehničnimi zahtevami kupcev vam lahko KEJU ​​ponudi specializirane nestandardne modele.
