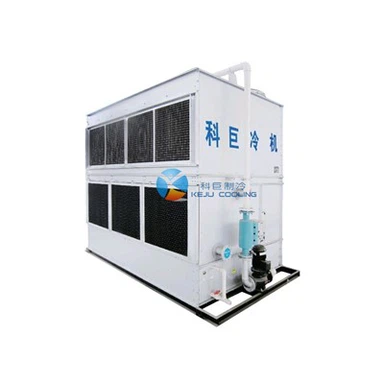

Protitočni zaprti hladilni stolp

Protitočni zaprti hladilni stolp serije KBL je vrsta hladilnega stolpa z zaprto zanko, kjer voda teče navzdol skozi polnilni medij, medtem ko zrak teče navzgor v nasprotnih smereh.

Pošlji povpraševanje Klepetaj zdaj

Hitra dostava
Zagotavljanje kakovosti
Storitev za stranke 24/7

Predstavitev izdelka

IzdelekDescenarij

Protitočni zaprti hladilni stolp serije KBL je vrsta hladilnega stolpa z zaprto zanko, kjer voda teče navzdol skozi polnilni medij, medtem ko zrak teče navzgor v nasprotnih smereh.

Protitočni hladilni stolp zahteva približno 20 % manjšo prostornino polnjenja v primerjavi s prečnimi stolpi, kar vodi k učinkovitejši izmenjavi toplote in večji učinkovitosti hlajenja.

Sistema za distribucijo vode protitočnega hladilnega stolpa ni enostavno zamašiti, polnilo ostane čisto in se ne stara, manj je povratnega toka mokrega zraka, lažje je izvesti ukrepe proti zmrzovanju.

Več protitočnih zaprtih hladilnih stolpov je mogoče oblikovati za modularno delovanje in jih je mogoče upravljati posamično ali skupno pozimi glede na temperaturo vode in zahteve glede pretoka.

Ta hladilni stolp je enostaven za namestitev, vzdrževanje in popravilo, z nizkimi stroški in je primeren za uporabo v srednjih in velikih klimatskih napravah s kroženjem vode in industrijskih hladilnih sistemih.

product-800-679

Tehničniočemerilniki

Model	Hladilna zmogljivost (Kcal/h)	Delovni pretok (m³/h)	*Mere (DŠV) (mm)*	Vhodni in izhodni premer
KBL-05	150000	30	2800x1870x2450	DN80
KBL-06	180000	36	2800x1870x2450	DN80
KBL-07	225000	45	3400x1970x2600	DN100
KBL-08	260000	52	3400x1970x2600	DN100
KBL-09	300000	60	3400x1970x2600	DN100
KBL-10	350000	70	3400x1970x3250	DN125
KBL-12	400000	80	3400x1970x3250	DN125
KBL-13	450000	90	3400x1970x3250	DN125
KBL-14	500000	100	3400x2340x3250	DN125
KBL-15	550000	110	3400x2340x3250	DN125
KBL-16	600000	120	4200x2340x3350	DN150
KBL-17	650000	130	4200x2340x3350	DN150
KBL-18	700000	140	4200x2340x3350	DN150
KBL-19	750000	150	4200x2340x3350	DN150
KBL-20	800000	160	4800x2340x4200	DN200
KBL-21	900000	180	4800x2340x4200	DN200
KBL-22	1000000	200	4800x2340x4200	DN200
KBL-23	1100000	220	4800x2340x4200	DN200
KBL-24	1200000	240	5350x2340x4300	DN200
KBL-25	1300000	260	5350x2340x4300	DN200
KBL-26	1400000	280	6100x2340x4250	DN250
KBL-27	1500000	300	6100x2340x4250	DN250
KBL-28	1700000	340	5350x3200x4650	DN250
KBL-30	1900000	380	5350x3200x4650	DN250
KBL-32	2100000	420	5800x3200x4650	DN250
KBL-34	2500000	500	6500x3200x4700	DN300
KBL-36	2800000	560	6500x3200x4700	DN300

Opomba: Zgornji tehnični parametri so samo za referenco: ker se izdelki nenehno posodabljajo in optimizirajo, se parametri lahko spremenijo brez predhodnega obvestila.

GlavniCokomponente

	Toplotni izmenjevalnik rdečega bakra V skladu z mednarodnim standardom se proizvaja s T2 razkapljeno rdečo bakreno cevjo s čistostjo 99,9 % z visoko učinkovitostjo prenosa toplote. Sprejet je način zamaknjene razporeditve, ki poveča učinkovitost prenosa toplote in zmanjša padec tlaka v zraku, ki teče skozi enoto. Nameščena cev z navitjem se da v preskus zračnega tlaka 1,2Mpa v vodi, da se zagotovi, da ni puščanja.
NerjavečeSteelHjestiExchanger Izdelan iz standardne cevi 304 ali 316L, se prilagaja okolju. Sprejet je način zamaknjene razporeditve, ki poveča učinkovitost prenosa toplote in zmanjša padec tlaka v zraku, ki teče skozi enoto. Nameščena cev z navitjem se da v preskus zračnega tlaka 1,2Mpa v vodi, da se zagotovi, da ni puščanja.
	ElektričniCnadzorCabinet Električna krmilna omara je primerna za uporabo na prostem, lahko pa se uporablja način krmiljenja PLC.
vodaRdopolnjevanjeInlet Za krmiljenje s krogličnim plovnim ventilom iz nerjavečega jekla.
	IzpuhSystem Ventilator s tripreprečnim aluminijastim ohišjem je sprejet in nameščen v posebni inducirani zračni cevi, na vrhu pa je za zaščito nameščen pokrov iz vroče pocinkane jeklene žične mreže. Zaščitni razred motorja ventilatorja je IP55, izolacijski razred F.
Odvajalnik vode (dehidrator) Izdelan iz PVC materiala, je združen in nameščen znotraj enote. Dehidrator je zasnovan za tri menjave, da zagotovi blokiranje vode v zračnem toku, tako da je največja stopnja odnašanja vlage manjša od 0.1 na tisoč prostornine krožeče vode.
	zrakIntakeGrill Izdelan je iz PVC materiala in nameščen na okvirju okoli enote, ki se enostavno razstavi in sestavi, tako da je prenosnik toplote mogoče vzdrževati. Rešetka je zasnovana z dvema menjavama zraka, da prepreči brizganje umivalnika in izpostavljenost neposredni sončni svetlobi. Ima cono zaviranja zraka, po kateri se lahko zrak učinkovito vodi do ventilatorja.
ŠkropljenjeSystem Navpična centrifugalna črpalka se uporablja za zagotavljanje ustrezne škropilne vode, da se zagotovi, da je celoten niz tuljavnih cevi v celoti v vodnem toku. Razpršilna cev je izdelana iz standardnega PVC materiala, odpornega proti koroziji.
